Всесторонний контроль качества на китайских PCBA‑фабриках: от стратегии до практики аудита
Сотрудничество с контрактными производителями электроники (EMS - Electronic Manufacturing Services) в Китае давно помогает российским компаниям снижать затраты на производство и получать доступ к современным технологиям сборки электронных модулей. Однако превратить эту возможность в стабильный успех можно только через построение надёжного, управляемого партнёрства.
Реальность такова, что самостоятельный поиск фабрики без инженерного представительства на месте часто оборачивается дорогими уроками. Языковые барьеры превращаются в технологические недопонимания: то, что на бумаге выглядит как «100% AOI», на практике означает выборочную проверку критичных узлов. Скрытый брак обнаруживается не на линии, а в гарантийный период, когда исправление обходится в разы дороже. Отсутствие формализованных механизмов решения проблем превращает каждую рекламацию в многомесячную переписку без конкретных результатов. Наиболее эффективный путь - работа через профессионального интегратора, который выступает вашим технологическим агентом с инженерным представительством на площадке, обеспечивая сквозной контроль от проектирования до постпродажной поддержки.
Ключевым элементом является не просто выбор фабрики с привлекательным прайсом, а интеграция с производителем, чья система качества носит проактивный, а не реактивный характер. Дисциплина качества здесь строится на управляемости: на том, насколько рано риски выявляются инженерно, насколько полно фиксируются данные на линии, как формализован поиск коренной причины и как прозрачно это всё показывается на аудите. То, что на стене висят ISO 9001 или IATF 16949, не заменяет работающие планы контроля и прослеживаемость по серийному номеру.
Цена пропущенного DFM измеряется не только процентами брака. В одном из проектов промышленной автоматики отсутствие анализа термических рисков привело к систематическому tombstoning конденсаторов 0402 на участке рядом с мощным DC-DC. Проблема проявилась на третьей партии, когда первые устройства уже стояли у заказчика. Переделка обошлась в стоимость всей партии плюс срыв графика поставок на два месяца - всё это можно было предотвратить за три часа междисциплинарного DFM-разбора.
Следующий шаг - систематизация рисков через анализ видов и последствий отказов процесса (PFMEA - Process Failure Mode and Effects Analysis). Этот инструмент отвечает на вопросы: что может пойти не так на каждом этапе производства, насколько это критично, как обнаружить проблему и чем управлять для её предотвращения. В автомобильном контуре (IATF 16949) PFMEA - часть продвинутого планирования качества (APQP), а при корректирующих действиях она обязана обновляться вместе с Планом контроля (Control Plan), чтобы не повторялись несоответствия. Перед серией выполняется первичная валидация изделия (FAI - First Article Inspection): сверка спецификации на 100 %, детальный микроскопический анализ паяных соединений, измерение механических допусков и функциональные испытания; это фиксируется в отчёте FAIR (First Article Inspection Report) с фото и подписями ответственных, чтобы подтвердить воспроизводимость процесса.
Дальше вступает в силу цифровая инфраструктура. Система исполнения производства (MES - Manufacturing Execution System) превращает линию в набор проверяемых фактов: номер партии компонентов, конкретная SMT‑линия и смена, профиль оплавления, результаты контроля пасты (SPI - Solder Paste Inspection) и оптического контроля (AOI - Automated Optical Inspection), статусы функциональных испытаний. Прослеживаемость (traceability) по серийному номеру или партии позволяет за минуты сузить объём потенциально затронутой продукции и перейти от симптомов к коренной причине.
Без прослеживаемости даже локальная проблема превращается в кризис. Когда в серии из 5000 модулей обнаружился дефект конкретного лота резисторов, отсутствие MES-генеалогии вынудило отозвать всю партию целиком. С работающей системой объём отзыва сократился бы до 340 модулей - разница в издержках очевидна.
План контроля - это не «бумага ради аудита», а инструкции, которые трансформируют PFMEA в операции: что контролировать, с какой частотой, каким методом, где «границы вмешательства» и какие корректирующие действия предпринимать. Для скрытых соединений корпусных решений типа BGA рентген‑инспекция (AXI/X‑ray) становится обязательным элементом картины: оптика не видит шариков припоя, а дефекты вроде мостов, пустот и смещений проявляются только на рентгенограмме; в высоконадёжных применениях это не обсуждается - это отраслевой стандарт.
Как это проверить на фабрике без микроменеджмента, сохраняя уважение к процессу партнёра. Сначала документарно: запросите пример отчёта DFM схожей сложности, связку PFMEA-Control Plan для типовой сборки, закрытый 8D (обезличенно) и FAIR; по возможности - выгрузку из MES по одной партии: из чего собрали, когда, на чём и с какими результатами инспекций. Затем на площадке попросите показать прослеживаемость по конкретной плате прямо в системе - от поставки компонентов до результатов AOI/AXI и функциональных тестов - и подтвердить, как часто калибруются SPI/AOI/AXI и как хранятся температурные профили печи для разных панелей. На участке SMT‑монтажа проверьте организацию склада компонентов, соблюдение условий влажности для MSL‑компонентов, процедуру верификации программы установки компонентов. Убедитесь, что рентген используется не выборочно, а по плану для соответствующих компонентов BGA. Практически это означает убедиться, что данные есть, ими пользуются и по ним принимаются решения, а не что графики рисуются задним числом.
По нашему опыту работы с китайскими EMS-партнёрами, наличие инженерного представительства на площадке критично не только для аудита, но и для оперативного решения текущих вопросов. Технолог, который понимает и вашу конструкцию, и реалии конкретной фабрики, может за день решить проблему, на которую в переписке уйдёт неделя и три раунда недопонимания. Это особенно важно на этапе запуска, когда каждый день задержки съедает маржу проекта.
Дисциплина решения проблем - лакмус зрелости. Методология восьми дисциплин (8D - Eight Disciplines) - международный язык рекламаций и корректирующих действий (CAPA - Corrective and Preventive Actions). Сила 8D в том, что коренная причина (RCA - Root Cause Analysis) верифицируется тестом, а не «согласованием», а принятые меры фиксируются цифрами и приводят к обновлению PFMEA и Плана контроля. За последние три года мы сопровождали запуск более 500 проектов PCBA различной сложности - от простых контроллеров до многослойных плат с BGA и impedance control; суммарный объём превысил 290 000 изделий. В проектах с полным циклом DFM и регулярным мониторингом метрик средний FPY на старте серии составляет 97-99,5 %, тогда как отраслевая норма для новых запусков - 85-90 %. Разница в 7-14 % выхода годных на партии в 1000 модулей - это 70-140 плат, которые не нужно переделывать.
По нашему опыту, запускать 8D уместно не только при «большом проценте», но и при повторяемых критичных несоответствиях - иначе проблема вернётся в гарантийный период. Проверяется это просто: в отчёте должны быть данные «до/после» (FPY - First Pass Yield), снижение отклонений SPI/AOI и тренды по DPPM (Defective Parts Per Million), а не описания намерений.
Типовые возражения разбираются фактами и процессом. «Нам хватает сертификатов» - сертификат подтверждает систему, но не её зрелость: работоспособность видна в связке PFMEA-Control Plan, в живых записях калибровок, в выгрузках MES и в отчётах 8D. «AOI всё поймает» - оптический контроль не видит скрытых соединений и не заменяет рентген для BGA; к тому же AOI обнаруживает, а не предотвращает, эту роль выполняют DFM/PFMEA/Control Plan. «MES - лишняя бюрократия» - без генеалогии невозможно быстро локализовать проблему и ограничить отзыв по партиям; с прослеживаемостью вы сокращаете недели расследований до дней. «X‑ray только для авиации» - в платах с BGA это обычная практика и инструмент доказательства качества пайки; он одинаково полезен в промышленной электронике, телекоме и авто.
При аудите задавайте команде фабрики конкретные вопросы: как проводится DFM и кто входит в команду, как выбираются компоненты для FAI, как запускается 8D и кто участвует в расследовании, как операторы обучаются стандартам пайки IPC. Обратите внимание на чистоту и порядок в цехах, наличие визуальных инструкций - культура качества начинается с организации рабочего пространства.
Чтобы не распыляться, сосредоточьтесь на верифицируемых артефактах. Запросите три вещи: пример отчёта DFM по устройству сопоставимой плотности монтажа, связку PFMEA-Control Plan для вашей категории риска и обезличенные FAIR/8D. Этого достаточно, чтобы понять реальную инженерную культуру и увидеть, как выводы превращаются в ежедневные действия. Следующий логичный шаг - согласовать формат регулярной отчётности: динамику FPY, тренды по DPPM и выдержки из MES по прослеживаемости - в ежемесячном ритме и с понятными порогами реакции. По опыту, целевые ориентиры для FPY и DPPM зависят от класса изделия, покрытия тестами и зрелости линии; их стоит фиксировать в стартовом соглашении и пересматривать по мере накопления данных.
В итоге качество на китайской PCBA‑фабрике - это управляемый инженерный результат, а не везение. Он складывается из проактивной инженерии, цифровой прослеживаемости, дисциплины 8D/CAPA и прозрачного аудита. Но превратить эти принципы в работающую систему можно только через постоянное инженерное присутствие и глубокое понимание как российских требований, так и китайских производственных реалий.
Мы работаем как ваш технологический агент на всём цикле: от предпроектного DFM-разбора и квалификации фабрики до сопровождения серийного производства и разбора рекламаций по методологии 8D. Наше инженерное представительство на площадках партнёров в КНР позволяет решать вопросы в режиме реального времени, а не через цепочку переводчиков и недопониманий.
Если вы планируете запуск PCBA в Китае или хотите аудировать текущего партнёра, мы готовы:
- Провести предпроектный DFM-разбор вашей конструкции с фокусом на технологичность, тестируемость и влияние на себестоимость - выявим критичные риски до запуска производства.
- Организовать совместный технический аудит фабрики с проверкой документов, процессов и данных - с фокусом на ваши специфические требования и отраслевые стандарты.
- Показать, как выглядят работающие PFMEA, Control Plan и MES-выгрузки на реальных проектах - чтобы вы понимали, какой уровень прозрачности требовать от партнёра.
- Сформулировать техническое задание на качество с конкретными метриками (FPY, DPPM, время реакции на 8D) и форматами отчётности - для управляемого сотрудничества.
- Первая консультация и разбор одного критичного узла вашей платы - бесплатно. Это позволит вам оценить глубину подхода и получить конкретные рекомендации, применимые уже завтра.
Главное, что стоит запомнить: качество в контрактном производстве начинается не на линии сборки, а в момент выбора партнёра и формирования требований. Сертификаты и декларации - лишь отправная точка. Реальная управляемость строится на проверяемых артефактах, живых данных и способности фабрики не просто реагировать на проблемы, а предотвращать их системно. Инвестируйте время в правильную квалификацию EMS на старте - это многократно окупится стабильностью серийного производства, предсказуемыми сроками и репутацией вашего продукта на рынке. Если у вас есть сомнения в текущем партнёре или вы стоите перед выбором фабрики, начните с запроса трёх ключевых документов: DFM-отчёта, связки PFMEA и Control Plan, примера 8D. То, как быстро и полно вам их предоставят, скажет больше, чем любая презентация.
Присоединяйтесь к нам в телеграмм https://t.me/contractelectronica
Реальность такова, что самостоятельный поиск фабрики без инженерного представительства на месте часто оборачивается дорогими уроками. Языковые барьеры превращаются в технологические недопонимания: то, что на бумаге выглядит как «100% AOI», на практике означает выборочную проверку критичных узлов. Скрытый брак обнаруживается не на линии, а в гарантийный период, когда исправление обходится в разы дороже. Отсутствие формализованных механизмов решения проблем превращает каждую рекламацию в многомесячную переписку без конкретных результатов. Наиболее эффективный путь - работа через профессионального интегратора, который выступает вашим технологическим агентом с инженерным представительством на площадке, обеспечивая сквозной контроль от проектирования до постпродажной поддержки.
Ключевым элементом является не просто выбор фабрики с привлекательным прайсом, а интеграция с производителем, чья система качества носит проактивный, а не реактивный характер. Дисциплина качества здесь строится на управляемости: на том, насколько рано риски выявляются инженерно, насколько полно фиксируются данные на линии, как формализован поиск коренной причины и как прозрачно это всё показывается на аудите. То, что на стене висят ISO 9001 или IATF 16949, не заменяет работающие планы контроля и прослеживаемость по серийному номеру.
Рис. 1 Цепочка качества
Практически это означает, что качество закладывается ещё до запуска печатных плат в печь оплавления. Проектирование под производство (DFM - Design for Manufacturing) снимает дефекты «на чертеже»: проверяются посадочные места по библиотекам IPC‑7351, риски tombstoning и тепловых перекосов, панелизация и доступность тест‑точек под проектирование под тестирование (DFT - Design for Test). В сильной EMS DFM - это командная работа технолога SMT, инженера печатных плат, тест‑инженера и закупщика с расчётом влияния на себестоимость (DFC - Design for Cost), а не просто список замечаний. Качественный DFM‑отчёт содержит не только проблемы, но конкретные альтернативные решения и их влияние на стоимость. Цена пропущенного DFM измеряется не только процентами брака. В одном из проектов промышленной автоматики отсутствие анализа термических рисков привело к систематическому tombstoning конденсаторов 0402 на участке рядом с мощным DC-DC. Проблема проявилась на третьей партии, когда первые устройства уже стояли у заказчика. Переделка обошлась в стоимость всей партии плюс срыв графика поставок на два месяца - всё это можно было предотвратить за три часа междисциплинарного DFM-разбора.
Следующий шаг - систематизация рисков через анализ видов и последствий отказов процесса (PFMEA - Process Failure Mode and Effects Analysis). Этот инструмент отвечает на вопросы: что может пойти не так на каждом этапе производства, насколько это критично, как обнаружить проблему и чем управлять для её предотвращения. В автомобильном контуре (IATF 16949) PFMEA - часть продвинутого планирования качества (APQP), а при корректирующих действиях она обязана обновляться вместе с Планом контроля (Control Plan), чтобы не повторялись несоответствия. Перед серией выполняется первичная валидация изделия (FAI - First Article Inspection): сверка спецификации на 100 %, детальный микроскопический анализ паяных соединений, измерение механических допусков и функциональные испытания; это фиксируется в отчёте FAIR (First Article Inspection Report) с фото и подписями ответственных, чтобы подтвердить воспроизводимость процесса.
Дальше вступает в силу цифровая инфраструктура. Система исполнения производства (MES - Manufacturing Execution System) превращает линию в набор проверяемых фактов: номер партии компонентов, конкретная SMT‑линия и смена, профиль оплавления, результаты контроля пасты (SPI - Solder Paste Inspection) и оптического контроля (AOI - Automated Optical Inspection), статусы функциональных испытаний. Прослеживаемость (traceability) по серийному номеру или партии позволяет за минуты сузить объём потенциально затронутой продукции и перейти от симптомов к коренной причине.
Без прослеживаемости даже локальная проблема превращается в кризис. Когда в серии из 5000 модулей обнаружился дефект конкретного лота резисторов, отсутствие MES-генеалогии вынудило отозвать всю партию целиком. С работающей системой объём отзыва сократился бы до 340 модулей - разница в издержках очевидна.
План контроля - это не «бумага ради аудита», а инструкции, которые трансформируют PFMEA в операции: что контролировать, с какой частотой, каким методом, где «границы вмешательства» и какие корректирующие действия предпринимать. Для скрытых соединений корпусных решений типа BGA рентген‑инспекция (AXI/X‑ray) становится обязательным элементом картины: оптика не видит шариков припоя, а дефекты вроде мостов, пустот и смещений проявляются только на рентгенограмме; в высоконадёжных применениях это не обсуждается - это отраслевой стандарт.
Как это проверить на фабрике без микроменеджмента, сохраняя уважение к процессу партнёра. Сначала документарно: запросите пример отчёта DFM схожей сложности, связку PFMEA-Control Plan для типовой сборки, закрытый 8D (обезличенно) и FAIR; по возможности - выгрузку из MES по одной партии: из чего собрали, когда, на чём и с какими результатами инспекций. Затем на площадке попросите показать прослеживаемость по конкретной плате прямо в системе - от поставки компонентов до результатов AOI/AXI и функциональных тестов - и подтвердить, как часто калибруются SPI/AOI/AXI и как хранятся температурные профили печи для разных панелей. На участке SMT‑монтажа проверьте организацию склада компонентов, соблюдение условий влажности для MSL‑компонентов, процедуру верификации программы установки компонентов. Убедитесь, что рентген используется не выборочно, а по плану для соответствующих компонентов BGA. Практически это означает убедиться, что данные есть, ими пользуются и по ним принимаются решения, а не что графики рисуются задним числом.
По нашему опыту работы с китайскими EMS-партнёрами, наличие инженерного представительства на площадке критично не только для аудита, но и для оперативного решения текущих вопросов. Технолог, который понимает и вашу конструкцию, и реалии конкретной фабрики, может за день решить проблему, на которую в переписке уйдёт неделя и три раунда недопонимания. Это особенно важно на этапе запуска, когда каждый день задержки съедает маржу проекта.
Дисциплина решения проблем - лакмус зрелости. Методология восьми дисциплин (8D - Eight Disciplines) - международный язык рекламаций и корректирующих действий (CAPA - Corrective and Preventive Actions). Сила 8D в том, что коренная причина (RCA - Root Cause Analysis) верифицируется тестом, а не «согласованием», а принятые меры фиксируются цифрами и приводят к обновлению PFMEA и Плана контроля. За последние три года мы сопровождали запуск более 500 проектов PCBA различной сложности - от простых контроллеров до многослойных плат с BGA и impedance control; суммарный объём превысил 290 000 изделий. В проектах с полным циклом DFM и регулярным мониторингом метрик средний FPY на старте серии составляет 97-99,5 %, тогда как отраслевая норма для новых запусков - 85-90 %. Разница в 7-14 % выхода годных на партии в 1000 модулей - это 70-140 плат, которые не нужно переделывать.
По нашему опыту, запускать 8D уместно не только при «большом проценте», но и при повторяемых критичных несоответствиях - иначе проблема вернётся в гарантийный период. Проверяется это просто: в отчёте должны быть данные «до/после» (FPY - First Pass Yield), снижение отклонений SPI/AOI и тренды по DPPM (Defective Parts Per Million), а не описания намерений.

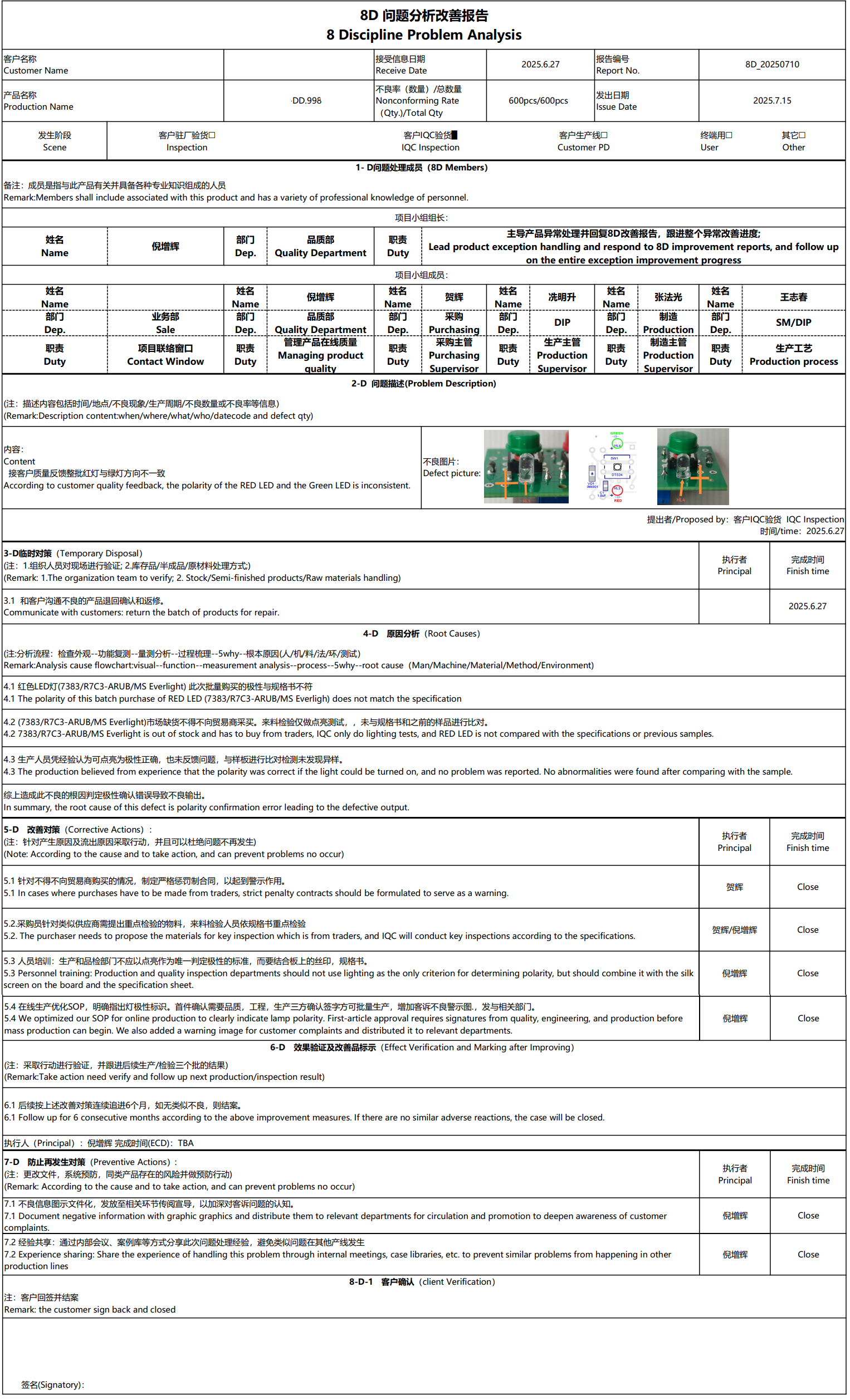

Рис. 2 Пример 8D Отчета - разбиралась проблема несоблюдения полярности светодиода
Работа с производством в Китае имеет свои операционные особенности. В календаре есть периоды концентрации рисков по срокам - Китайский Новый год и Golden Week - когда фактические мощности и логистика замедляются; планируйте буферы на закупку ключевых компонентов и на отгрузку. Условия поставки по Incoterms лучше зафиксировать заранее с понятными обязанностями по рискам и упаковке: электроника требует ESD‑защиты, маркировки партий/серий и фотофиксации отгрузок. В части экспортных ограничений и санкций важно делать отдельную правовую проверку компонентной базы и направлений - это не юридическая консультация, но игнорировать тему нельзя. Задержки в логистике и ошибки в маркировке сводят на нет любую выгоду от «быстрой» сборки.Типовые возражения разбираются фактами и процессом. «Нам хватает сертификатов» - сертификат подтверждает систему, но не её зрелость: работоспособность видна в связке PFMEA-Control Plan, в живых записях калибровок, в выгрузках MES и в отчётах 8D. «AOI всё поймает» - оптический контроль не видит скрытых соединений и не заменяет рентген для BGA; к тому же AOI обнаруживает, а не предотвращает, эту роль выполняют DFM/PFMEA/Control Plan. «MES - лишняя бюрократия» - без генеалогии невозможно быстро локализовать проблему и ограничить отзыв по партиям; с прослеживаемостью вы сокращаете недели расследований до дней. «X‑ray только для авиации» - в платах с BGA это обычная практика и инструмент доказательства качества пайки; он одинаково полезен в промышленной электронике, телекоме и авто.
При аудите задавайте команде фабрики конкретные вопросы: как проводится DFM и кто входит в команду, как выбираются компоненты для FAI, как запускается 8D и кто участвует в расследовании, как операторы обучаются стандартам пайки IPC. Обратите внимание на чистоту и порядок в цехах, наличие визуальных инструкций - культура качества начинается с организации рабочего пространства.
Чтобы не распыляться, сосредоточьтесь на верифицируемых артефактах. Запросите три вещи: пример отчёта DFM по устройству сопоставимой плотности монтажа, связку PFMEA-Control Plan для вашей категории риска и обезличенные FAIR/8D. Этого достаточно, чтобы понять реальную инженерную культуру и увидеть, как выводы превращаются в ежедневные действия. Следующий логичный шаг - согласовать формат регулярной отчётности: динамику FPY, тренды по DPPM и выдержки из MES по прослеживаемости - в ежемесячном ритме и с понятными порогами реакции. По опыту, целевые ориентиры для FPY и DPPM зависят от класса изделия, покрытия тестами и зрелости линии; их стоит фиксировать в стартовом соглашении и пересматривать по мере накопления данных.
В итоге качество на китайской PCBA‑фабрике - это управляемый инженерный результат, а не везение. Он складывается из проактивной инженерии, цифровой прослеживаемости, дисциплины 8D/CAPA и прозрачного аудита. Но превратить эти принципы в работающую систему можно только через постоянное инженерное присутствие и глубокое понимание как российских требований, так и китайских производственных реалий.
Мы работаем как ваш технологический агент на всём цикле: от предпроектного DFM-разбора и квалификации фабрики до сопровождения серийного производства и разбора рекламаций по методологии 8D. Наше инженерное представительство на площадках партнёров в КНР позволяет решать вопросы в режиме реального времени, а не через цепочку переводчиков и недопониманий.
Если вы планируете запуск PCBA в Китае или хотите аудировать текущего партнёра, мы готовы:
- Провести предпроектный DFM-разбор вашей конструкции с фокусом на технологичность, тестируемость и влияние на себестоимость - выявим критичные риски до запуска производства.
- Организовать совместный технический аудит фабрики с проверкой документов, процессов и данных - с фокусом на ваши специфические требования и отраслевые стандарты.
- Показать, как выглядят работающие PFMEA, Control Plan и MES-выгрузки на реальных проектах - чтобы вы понимали, какой уровень прозрачности требовать от партнёра.
- Сформулировать техническое задание на качество с конкретными метриками (FPY, DPPM, время реакции на 8D) и форматами отчётности - для управляемого сотрудничества.
- Первая консультация и разбор одного критичного узла вашей платы - бесплатно. Это позволит вам оценить глубину подхода и получить конкретные рекомендации, применимые уже завтра.
Главное, что стоит запомнить: качество в контрактном производстве начинается не на линии сборки, а в момент выбора партнёра и формирования требований. Сертификаты и декларации - лишь отправная точка. Реальная управляемость строится на проверяемых артефактах, живых данных и способности фабрики не просто реагировать на проблемы, а предотвращать их системно. Инвестируйте время в правильную квалификацию EMS на старте - это многократно окупится стабильностью серийного производства, предсказуемыми сроками и репутацией вашего продукта на рынке. Если у вас есть сомнения в текущем партнёре или вы стоите перед выбором фабрики, начните с запроса трёх ключевых документов: DFM-отчёта, связки PFMEA и Control Plan, примера 8D. То, как быстро и полно вам их предоставят, скажет больше, чем любая презентация.
